曲臂式 GTBZ18A1

发布日期：2019-11-30 15:52:37浏览次数：911

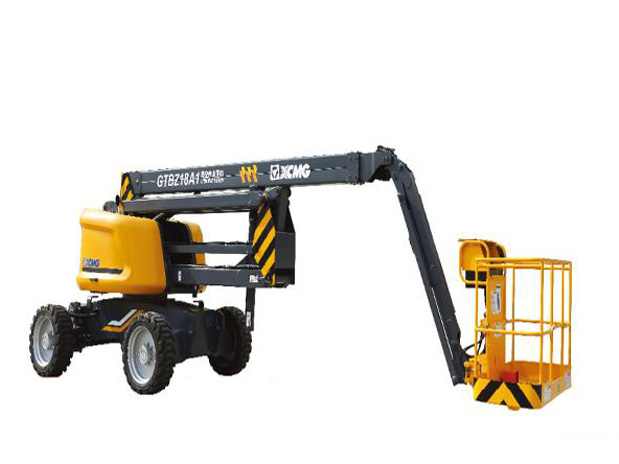

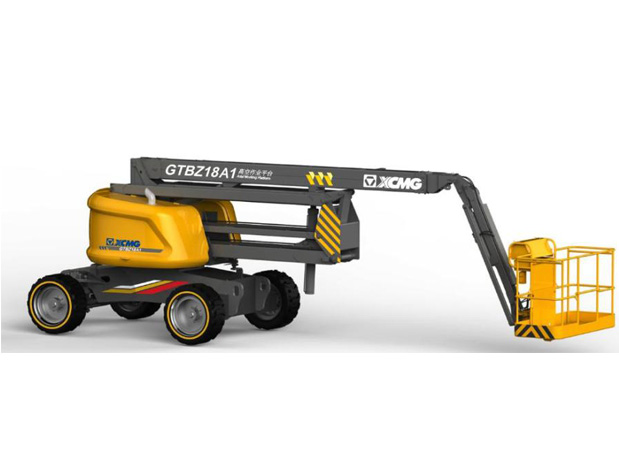

GTBZ18A1曲臂式高空作业平台性能特点

18米级“Σ”型联动折叠混合臂架式高空作业平台，产品行驶性能、作业性能、人性化达行业先进水平。联动社跌混合臂，结构紧凑，伸展灵活，便于达到难以触及的区域；四轮驱动、越野宽胎及车桥平衡装置，使设备具有出色的驱动及地形适应能力。该机型操控简便、安全可靠、精准高效，能满足建筑施工、石化、场馆及租赁等多行业用户需求。

产品亮点

(1) 超强路面适应

四轮驱动、越野宽胎及新型车桥浮动技术，驱动强劲，路面适应能力强，最大爬坡度45%，业内最高水平。

(2) 精准高效作业

“Σ”型联动折叠混合臂设计，整车布置紧凑，尾摆小，方便存储和进入狭小空间作业，臂体伸展灵活，不受区域限制，工作范围大。具备向上，向下和跨越的多方位精准定位功能以及卓越的伸展功能。

(3)紧凑灵动

整车布置紧凑，运输时采用曲臂回收姿态，运输长度仅有7m;零尾摆设计，方便存储和进入狭小空间作业。

GTBZ18A1曲臂式高空作业平台技术参数

项目	单位	参数
a整机全长	mm	9080
b整机全宽	mm	2490
c整机全高	mm	2680
d轴距	mm	2500
最大作业高度	m	20.1
最大平台高度	m	18.4
最大作业幅度	m	11.9
最大承载重量	kg	230
一臂变幅范围	°	0～+70
二臂变幅范围	°	0～+75
曲臂变幅范围	°	-65～+70
转台回转角度	°	360
最大尾摆	mm	0
平台尺寸	mm	1830×760
平台回转角度	°	180
整机重量	kg	10600
最高行驶速度	km/h	6.0
最小转弯半径	m	6.0
最小离地间隙	mm	230
最大爬坡能力	%	45
轮胎规格		355/55D625
发动机型号		Perkins 404D-22
发动机额定功率	kW/(r/min)	38/(3000)
