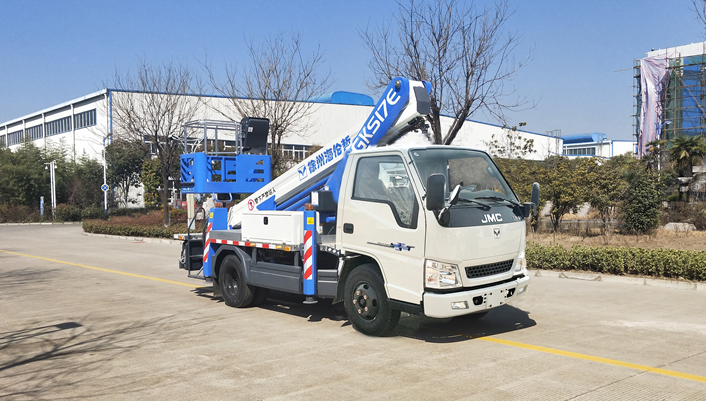

徐州海伦哲 GKS17E 高空作业车

发布日期：2020-07-11 10:12:31浏览次数：792

GKS17E-J2-CJ-2019 XHZ5041JGKJ51 型高空作业车

产品简介

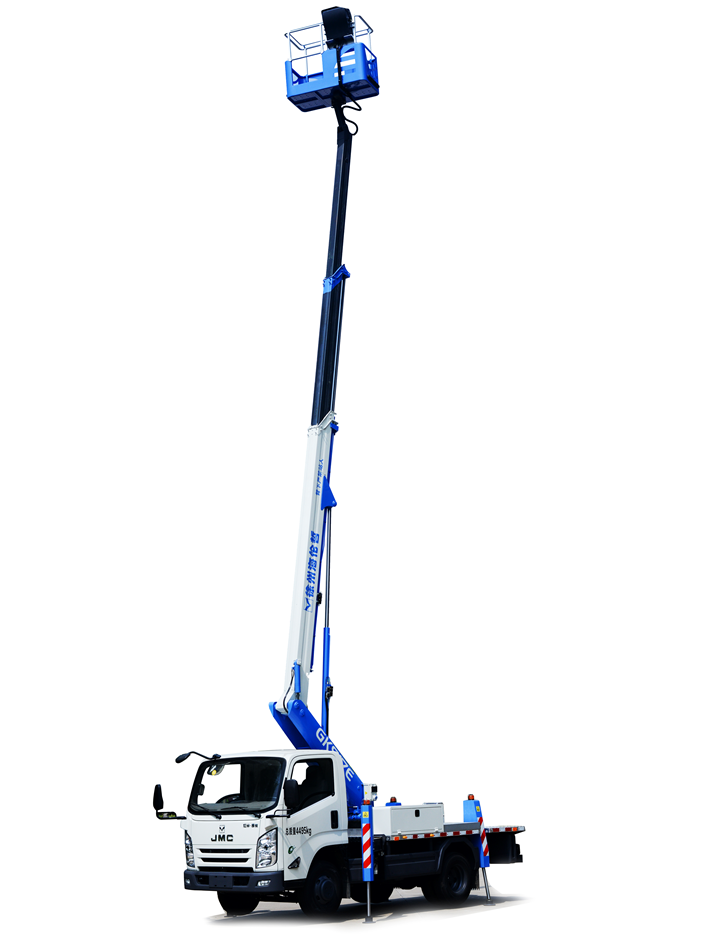

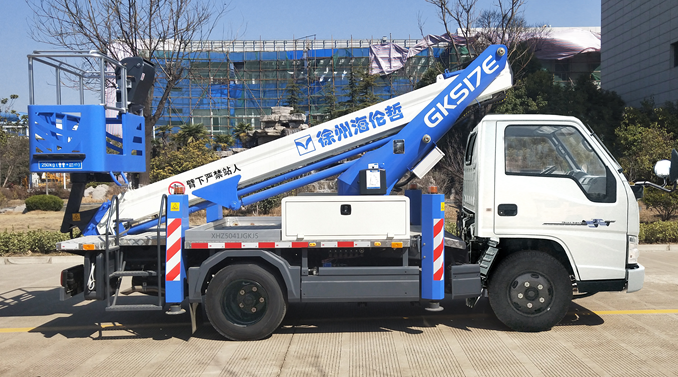

整车外形图


主要技术参数

XHZ5041JGKJ51型高空作业车主要技术参数
类别	项目		单位	数据
尺寸参数	总长		mm	5985
	总宽		mm	2100
	总高		mm	2900
质量参数	乘坐人数（含驾驶员）		人	2
	总质量		kg	4495
主要性能参数	工作平台额定载荷		kg	220
	最大作业高度		m	17.2
	最大作业高度时作业幅度		m	2.0
	最大作业幅度		m	9
	最大作业幅度时作业高度		m	5.1
	支腿跨距	横向(前/后)	mm	2720/2000
		纵向	mm	3076
	工作平台回转		º	±90
	臂架变幅时间		s	40≤t≤80
	臂架回转速度		s/r	60≤t≤100
	支腿收放时间		s	80≤t≤160
行驶参数	前悬		mm	1065
	后悬		mm	1745
	前伸		mm	0
	后伸		mm	375
	轴距		mm	2800
	最高行驶速度		km/h	100
	最小离地间隙		mm	195
	接近角		°	27
	离去角		°	13

配置说明

主要组成配置

XHZ5041JGKJ51型高空作业车主要组成配置
部件名称	简要说明
底盘	江铃JX1041TC25二类底盘，动力转向
发动机	江铃JX493ZLQ5A发动机，最大功率85kw，国Ⅴ排放标准
驾驶室	单排、乘坐2人，驾驶室装备冷暖空调
围栏及走台板	铝质围栏，铝质防滑走台板
取力系统	手动操纵，齿轮泵直接与取力器连接
工作平台	1400×700×1100mm双人铝合金工作平台
臂架形式	三节同步伸缩臂
回转装置	360°连续回转
支腿	前V后A型，单独可调
操作	工作平台固定操作，转台无线遥控盒，下车液压手柄操作，设有应急手动液压泵,整车可实现全液压手动应急操作。
控制系统	全比例控制系统，实现无级调速
调平系统	液压调平装置
其它

基本功能及安全配置

XHZ5041JGKJ51型高空作业车基本功能安全配置：作业车能实现平台载荷220kg，最大高度17.2m、最大幅度9的高空作业，工作平台能实现自动调平。
名称	简要说明

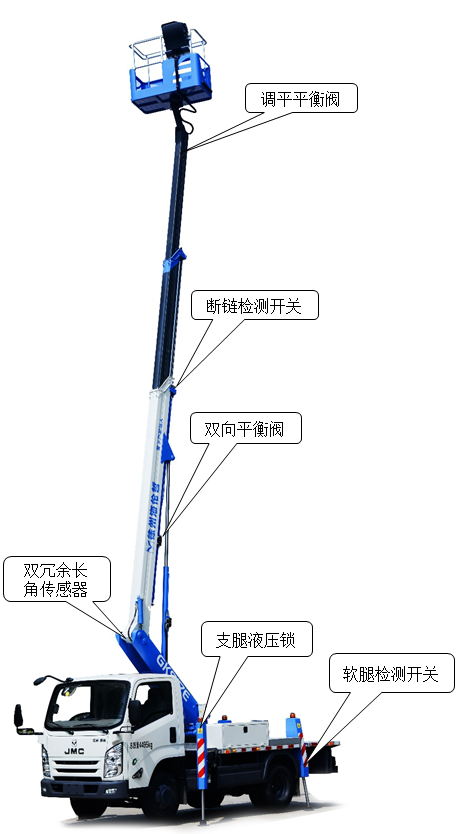

支腿软腿检测	实时检测支腿受力状态，一旦检测到有支腿松动报警限动
上下车手动互锁装置	用于上下车互锁，防止误操作发生危险
应急手动液压泵	当底盘发动机或液压主泵发生故障时，将工作人员送回到地面
紧急停止装置	用于紧急停止操作
整车水平状态测试仪	可检测整车横向、纵向两个方向倾斜状态
发动机点火熄火	在转台和平台处可对发动机进行点火、熄火控制
断链保护装置	伸链断链检测保护
极限位置减速	工作臂变幅到极限位置时会自动减速，保证平稳安全
复合动作	可以同时做组合运动,如平台回转、转台回转、臂架的变幅和伸缩
互联网+云智能	引入互联网技术，车辆状态实时监控
下车遥控（无线）	可以在大范围内进行无线遥控操作
取力器指示灯	用于提示取力器是否挂上
电应急操作功能	车在危险工况时可以朝着安全的方向运动

主要特点简介

XHZ5041JGKJ51型高空作业车是徐州海伦哲专用车辆股份有限公司的最新产品，集多种功能于一身，参数、性能领先国内同级别产品。其主要特点有：

1、蓝牌车

长度小于6米，总质量小于4.5吨，满足上蓝牌的一款轻型伸缩臂产品（具体上蓝牌情况还需根据各地区的政策差异而定），相比黄牌车有如下优势：

（1）对驾驶证的要求低：蓝牌车C照以上均可驾驶，不需要单独雇佣B照司机；

（2）通行限制少：黄牌车要办理通行证，才能进市区，而蓝牌车限制少，运营区域大；

（3）收费标准低：蓝牌车的过路费及养路费等都要比黄牌车少；

（4）车辆车检周期长：黄牌车需办理营运证，一个季度年审一次；蓝牌车不需要办营运证，2年年审一次。

2、重量低，整车尺寸小

（1）重量低：据汽车协会报告,整车重量每降低10%，燃油效率可提高6%-8%，油耗降低7%；整车重量每减少100kg，百公里油耗可降低0.3-0.6L，该车比传统车型轻40%，故经济性提升至少28%；

（2）整车尺寸小，适应狭小作业场所，机动灵活，结构紧凑重心低，稳定性高。

3、智能化程度高，互联网+云智能

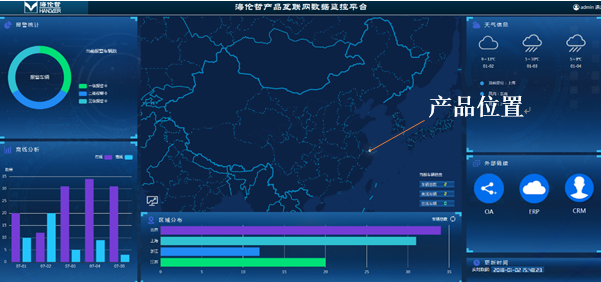

采用互联网+云智能技术，车辆状态实时监控，用户可以实时了解车辆位置，掌握车辆工作状况，随时获悉报警信息。


4、无线遥控，单手操作舒适、方便

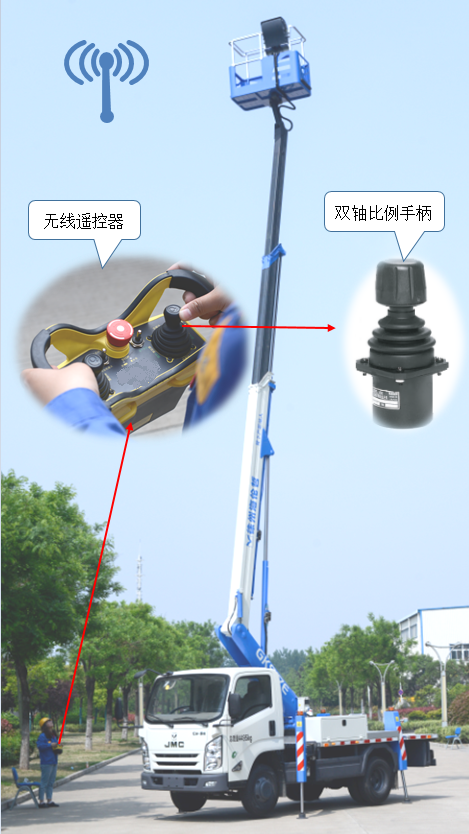

无线遥控技术，确保操作者在狭小的作业环境中，操作灵活方便，消除盲区，工作视野更佳，另外避免操作人员忍受严寒酷热天气，可以选在适宜的的地点完成操作；选用双轴比例手柄，单手可以完成全部主动作操作。


5、复合动作

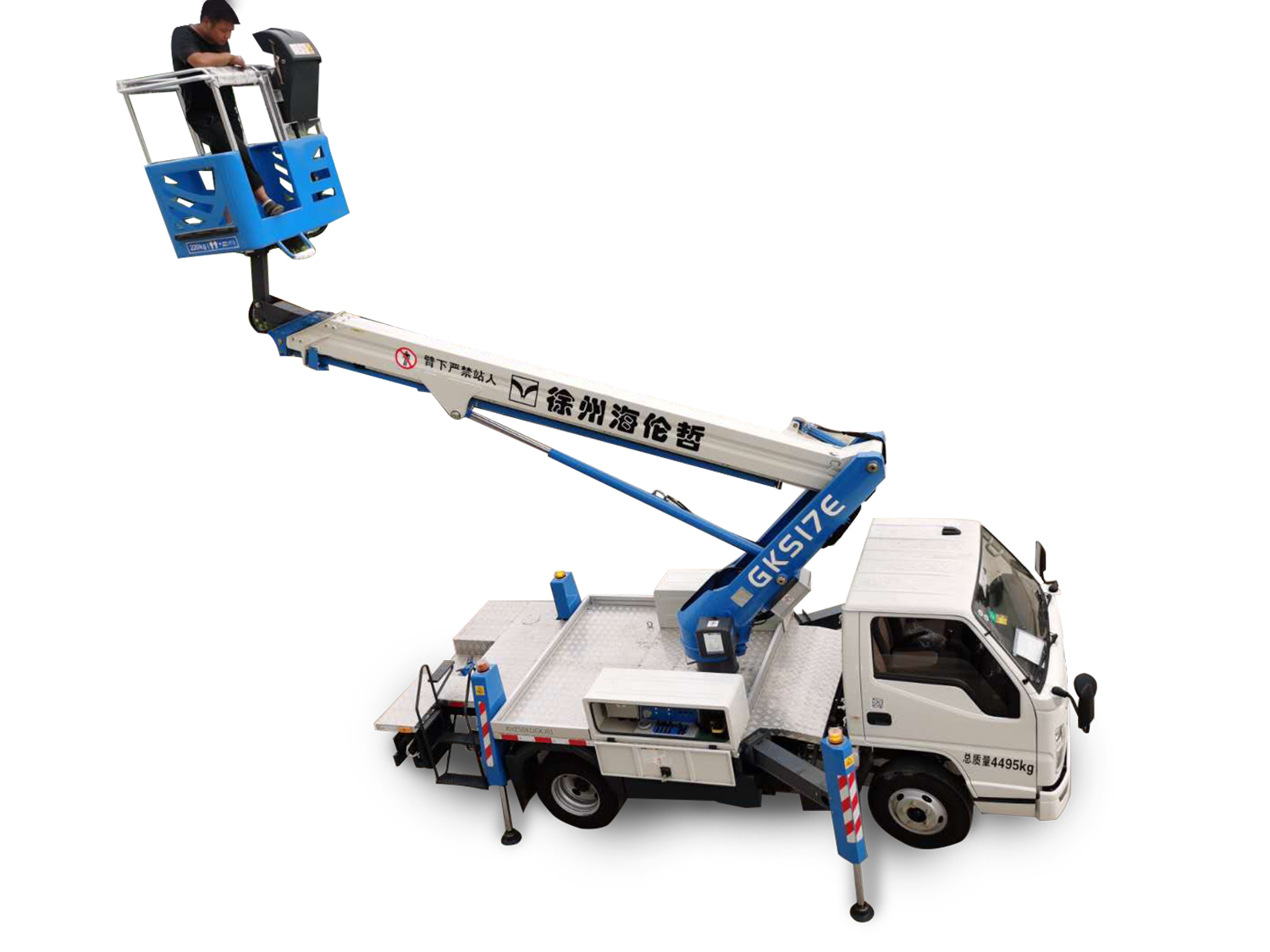

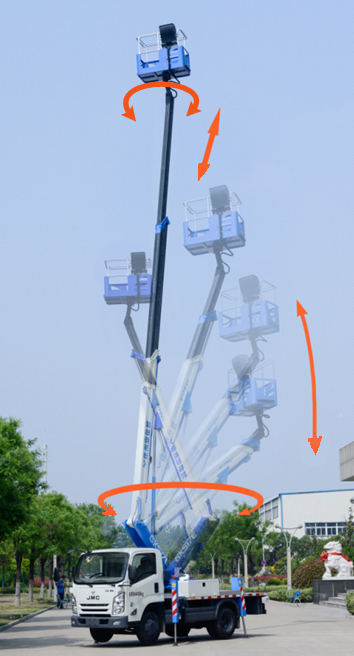

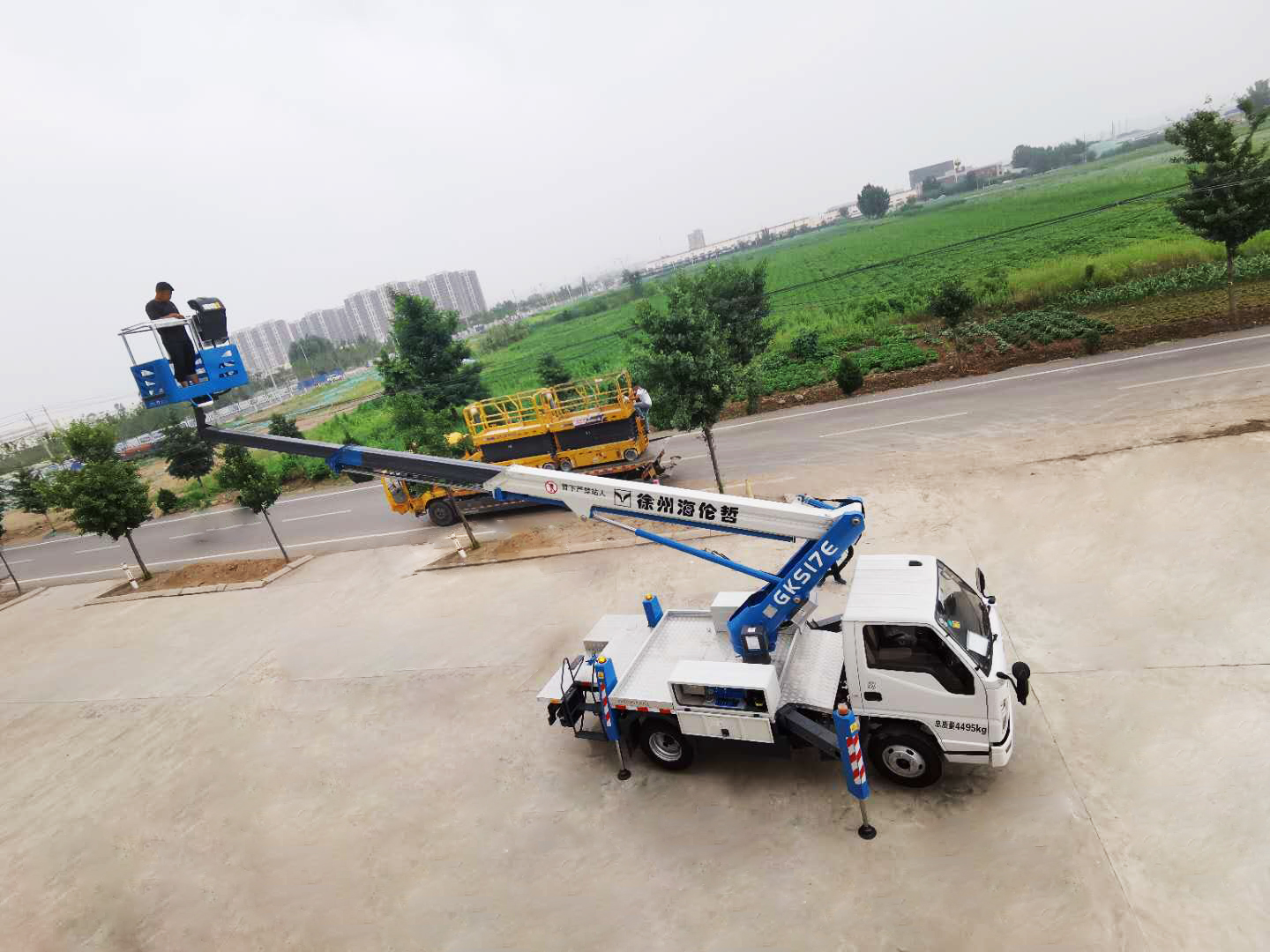

可同步实现转台回转、臂架变幅、臂架伸缩及平台回转动作，提高作业效率。


6、工作平稳

（1）启动停止加缓冲控制，降低动作的冲击性；

（2）极限位置自动减速，保证动作的连续均匀；

（3）采用进口比例换向阀控制支腿伸缩，流量可控；

（4）臂架各动作均采用平衡阀用于控制动作的起停，保证启停动作时的稳定性；

（5）采用进口负载敏感型比例多路阀，流量与速度合理匹配；

（6）合理布置铰点，臂架变幅无压力突变，压力均匀变化，动作平稳。

7、安全性高

安全装置齐全，包括油缸止回缩装置、支腿止回缩装置、上下车互锁装置、紧急停止装置、软腿保护装置、防断链装置、应急手动操作系统，确保高空作业安全。

8、可靠性高

伸缩臂、转台、车架等关键结构件全部采用低合金高强度钢焊接而成，强度大，重量轻，经过多种试验充分验证。主要控制元器件和关键传输件全部采用国际知名品牌，质量稳定可靠性高。

9、温馨的细节解决方案

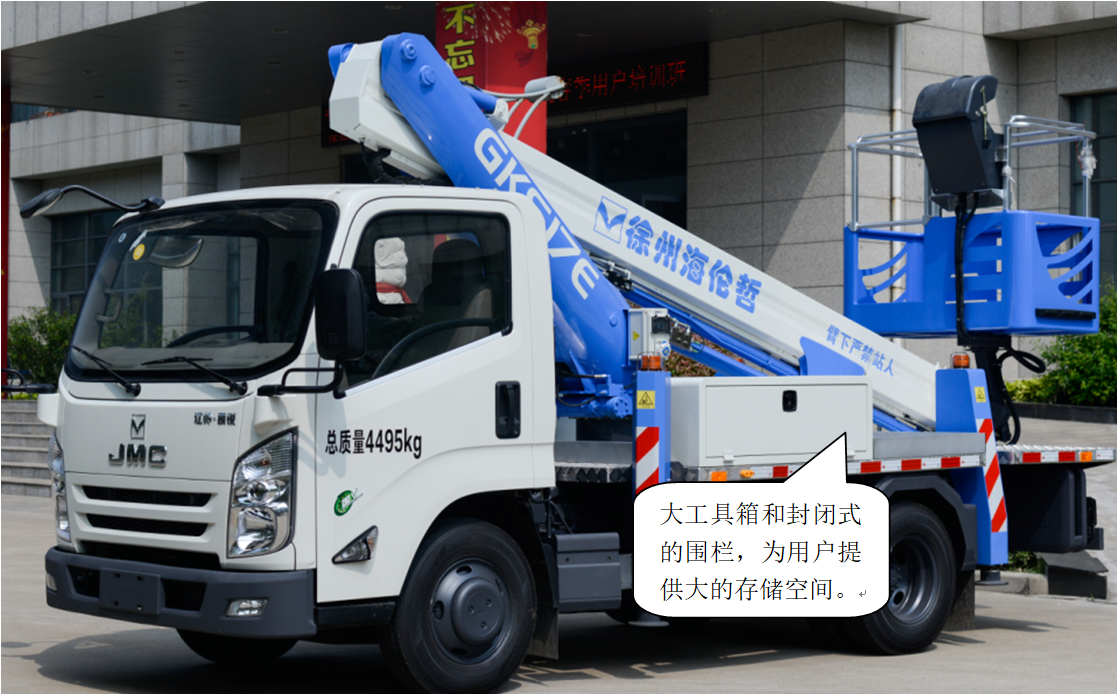

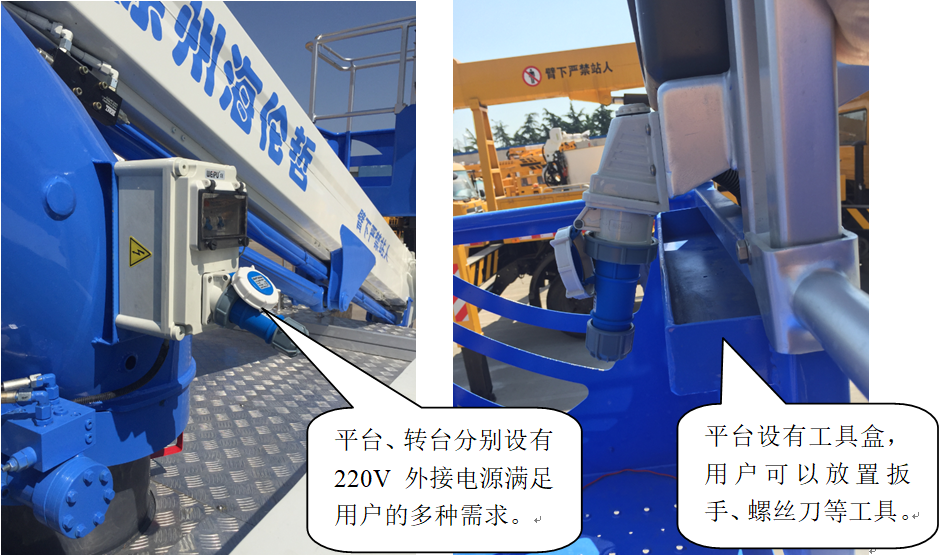

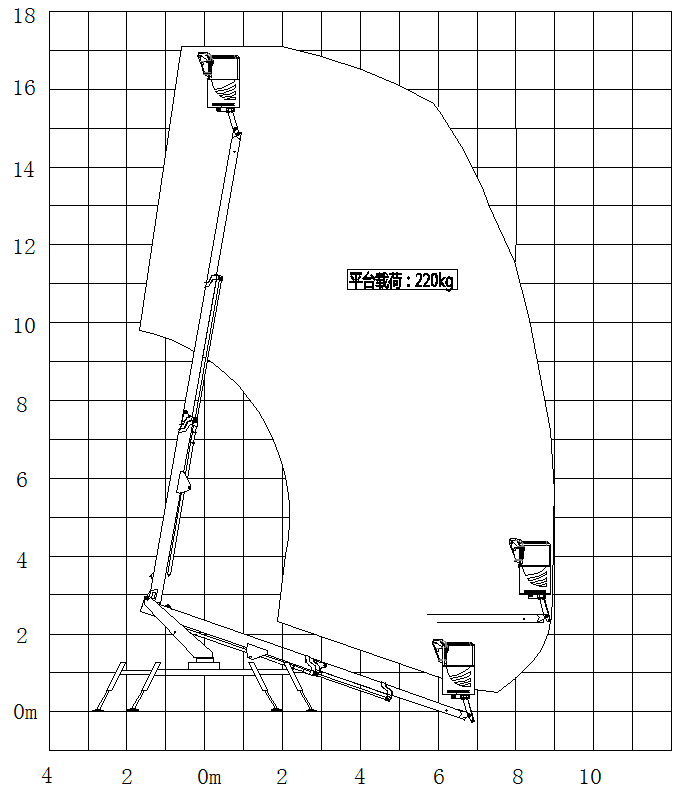

作业范围图

进口关键件明细表

序号	名称	国家
1	比例多路阀	德国
2	单向平衡阀（阀芯）	美国
3	应急手动泵	意大利
4	液压马达	美国
5	控制模块	意大利
6	长角传感器	意大利
7	接近开关	美国
8	行程开关	法国
9	控制器	德国
10	插接件	美国
11	电缆	德国
12	计时器	美国

可选装配置

	项目	选配内容
可选装配置	液压油	□L-HM46抗磨液压油（标配） □L-HS32低温液压油
可选装配置	辅助功能	□整车防雨罩 □其它______
补充技术要求
